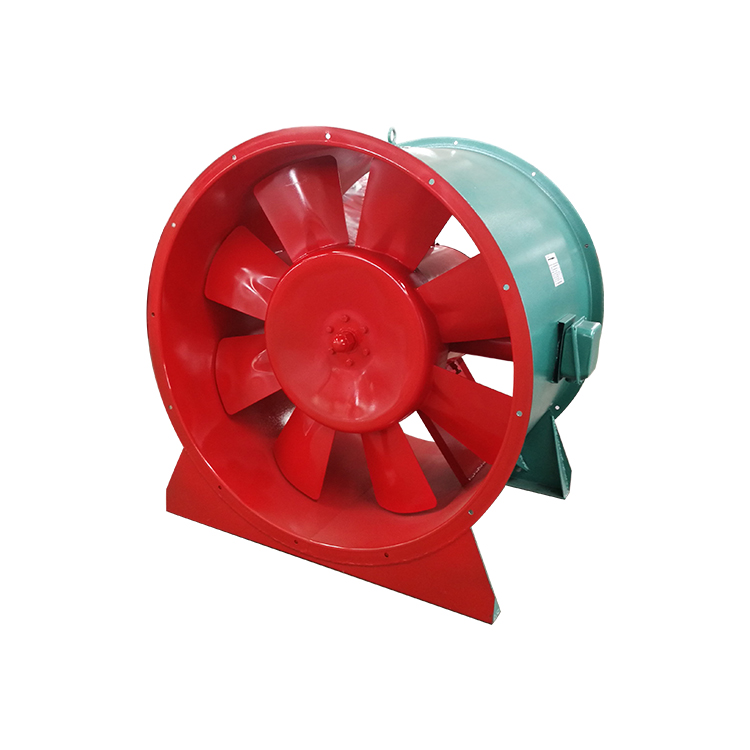

HTF系列適用于賓館、體育館、學校、酒樓、商場、影劇院、禮堂、民用住宅和工礦企業等消防排煙及通風的場合.輸送空氣和-不自燃、對鋼材無腐蝕性氣體,氣體內不允許有粘性物質,所含的塵土及硬質顆粒物不大于150mg/m3.作通風換氣時進氣溫度不得超過80°C,作消防用時,風機能在280°C的高溫條件下連續運行30分鐘以上.



根據需要亦可選用雙速電機,平時低速運行作通風換氣用,如一旦發生火災,通過電控系統自動切換成高速運行,在30分鐘內迅速排除煙氣,使火場內人員可安全撤離.



HTF-I 系列性能參數表(標準型)





HTF-I 系列結構示意圖(標準型)





HTF-I 系列外形尺寸表(標準型)



HTF-I 系列性能參數表(低轉速)



HTF-I 系列結構示意圖(低轉速)





HTF-I 系列外形尺寸表(低轉速)



HTF-I 系列性能參數表(斜流式)







HTF-I 系列結構示意圖(斜流式)





HTF-I 系列外形尺寸表(斜流式)
0



HTF-II 系列性能參數表(雙功率)

1





HTF-II 系列結構示意圖(雙功率)
2



HTF-II 系列外形尺寸表(雙功率)

3



一、風機訂貨須知:

1、訂貨時必須說明風機類別,例如:離心排煙風機,離心排風風機,離心加壓風機,軸流排煙風機,軸流普通風機等功能.

2、訂貨時必須提供風機設計參數,風量、風壓、功率等重要參數.

3、訂貨時應提供離心風機的進出風口方向,表示法如圖:A、B、C

4、風機安裝空間有限,尺寸有特殊要求的訂貨時必須說明.

5、如機房墻及樓宇通道已封堵,需我司現場拼裝,請在訂貨時注明.

6、風機訂貨時要注明風機電源要求,380V 50HZ或220V 50HZ.



二、機組使用說明:

1、坐地式風機基礎,基礎尺寸建議每邊比機組外型尺寸大于100mm.

2、電機應接在有電機缺象保護器和過載保護器的電源上,以下的電機可直接啟動;以上的電機應降壓啟動.機殼應接地.

3、風機的電源為三相380V 50HZ.先檢查電源是否符合要求,有無缺相,三相是否平衡后方可與電機相接.接通后先啟動電機,檢查風機轉向是否正確,如轉向相反,應停機將電源相序改變,然后將電機電源正式接好.

4、風機進出風口與風道間用軟接頭連接.

5、新機運行一個月后,應檢查皮帶松緊程度及螺栓是否松動現象,如有發現應及時調整緊固,以免出現問題.

6、風機常年運行,帶座軸承潤滑脂應半年更換一次.常溫可用2#鋰基脂或同性能潤滑脂,高溫場合需用高溫潤滑脂.如果過渡季節停機,潤滑脂必須保證每年更換一次.

康美風軸流風機 HTF軸流式消防排煙風機是廣州康美風數控設備股份有限公司的主要產品,我們的產品負責人是李雄藝,有需要的朋友請直接撥打我的電話15820215187,我們的地址是,期待與您的合作!
