儀器簡介

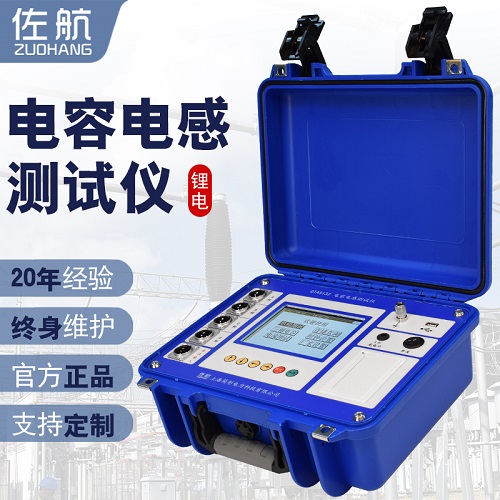

佐航QTA9132變壓器電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量,內置大容量鋰電池,使用異頻抗干擾電源輸出,測試精度高、數據穩定,具有極強的抗干擾能力,能在強磁場環境中進行測試而精度不受影響,是一款高性能、便攜式專用補償電容器測試儀.儀器不僅能測試單相電容器,還具有三相電容器測試功能,針對不同聯結方式的三相電容器組進行一鍵測量,簡單方便.同時儀器還可測試各種電抗器、電阻器,并且儀器還可以單獨進行電流測試.

功能特點

1． 異頻電源輸出:

    儀器使用異頻電源輸出進行測試,大大提高了現場的抗干擾能力,可在高強度磁場中進行測試而精度不受影響;異頻電源采用先進的逆變技術,具有軟啟、軟停功能,大大減少對試品的沖擊,更好的保護試品;同時電源輸出采用先進的PID調節算法進行恒流限壓輸出,更加強了測量的精度和穩定性,同時輸出短路也不會損壞儀器.

2． 單相測試功能:

儀器可對單相電容器、電抗器、電阻器進行測量,同時單相測量時還可選擇自動測試,由儀器自動判斷試品類型.

3． 三相電容測試功能:

儀器具有三相電源輸出及接口,可對三相Y型聯結電容器、三相Yn型聯結電容器、三相三角型聯結容器、三型III聯結電容器進行一次接線,即可完成三相電容測試,并對分相電容分別進行測試計算,簡單方便,大大提高了現場使用人員的工作效率.

4． 電容容量測量:

準確設置電容試品的額定頻率和額定電壓,儀器可自動計算電容器的補償容量,減少現場人員計算量.

5． 試品電抗測量:

儀器可根據測量結果自動計算試品的容抗、感抗、阻抗,方便現場進一步對數據進行分析.

6． 電流測試功能:

使用儀器鉗形電流互感器可單獨用于電流檢測,可檢測電流信號的基波有效值、總諧波失真、信號頻率及三、五、七、九次諧波的含有率,從而對電流信號進行簡單的電能質量分析.

7． 儀器采用大屏幕液晶顯示,使用中文菜單,中文提示,操作簡單.

8． 不掉電時鐘和日期顯示;數據存儲方式分為本機存儲和優盤存儲,其中本機存儲可存儲測試數據200條,并且本機存儲可轉存至優盤;優盤存儲數據格式為Word格式,可直接在電腦上編輯打印.

9． 熱敏打印機打印功能,快速、無聲.

10．人機交互界面更加友好:屏幕頂部狀態欄實時顯示優盤插入狀態、測試狀態、存儲狀態等,對未連接的設備進行操作時,顯示相應的未連接提示信息.

11． 體積小、重量輕,方便攜帶使用.

技術參數

電容測量范圍及精度
電容測量范圍	μF～3500μF
電容測量精度	±(讀數×1% +μF)
分辨率	μF(四位有效數字)
電感、電阻測量范圍及精度
電感測量范圍	100μH～50H
電阻測量范圍	10mΩ～20kΩ
測量精度	±讀數×2%
電流測量范圍及精度
電流測量范圍	AC 1mA～100A,30～150Hz
電流測量精度	±讀數×1%
電壓測量范圍	AC 0V～30V
使用條件及外形
工作電源	內置鋰電池或外置充電器,充電器輸入100?240VAC,50Hz/60Hz
充電時間	約4小時	工作時間	約8小時
儀器重量	(不含線纜)	外形尺寸	318mm(長)X 280mm(寬)X 150mm(高)
使用溫度	-10℃~50℃	相對濕度	≤90%,不結露

佐航QTA9132三相電容電感測試儀鋰電池供電是上海簡形電力科技有限公司的主要產品,我們的產品負責人是史龍艷,有需要的朋友請直接撥打我的電話18034026105,我們的地址是上海市奉賢區金海公路6055號11幢5層,期待與您的合作!
