儀器簡介

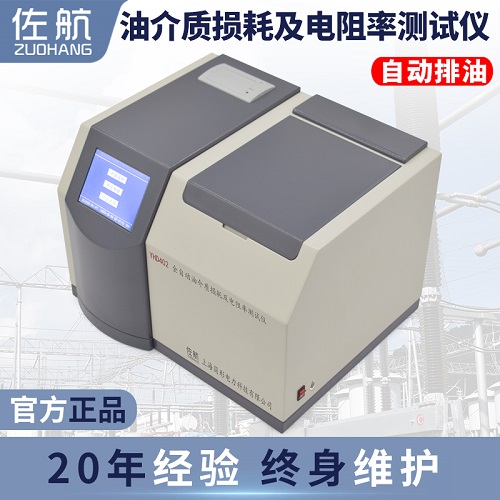

佐航YHD402油介質損耗及電阻率測試儀依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造.用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量.一體化結構.內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件.儀器內部采用全數字技術,全部智能自動化測量,配備了大屏幕寸TFT純彩液晶觸控顯示器,全中文菜單,測試結果可以自動存儲并打印輸出,操作人員不需專業培訓就能熟練使用.

主要功能及特點



   (1)油杯采用符合國標GB/T5654-2007的三電極式結構,極間間距2mm,可消除雜散電容及瀉漏對介損測試結果的影響.

   (2)儀器采用中頻感應加熱,PID控溫算法.該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點,使溫度嚴格控制在預設溫度誤差范圍以內.

   (3)內部標準電容器為SF₆ 充氣三點極式電容,該電容的介損及電容量不受環境溫度、濕度等影響,使儀器精度在長時間使用后仍然得到保證.

   (4)完善的保護功能.當有過壓、過流、高壓短路時,儀器能迅速切斷高壓,并發出警告信息.當溫度傳感器失效或沒有連接時,發出警告信息.

在中頻感應加熱爐內設有限溫繼電器,當溫度超過120度時,繼電器釋放,加熱停止.

   (5)試驗參數設置方便.溫度設置范圍40～120℃,交流電壓設置范圍

200～2200V,直流電壓設置范圍0～500V.

(6)采用大屏幕TFT純彩液晶觸控顯示器,顯示清晰.只需簡單設置,儀器即可自動進行測試.并自動存儲和打印測試結果.

(7)自帶實時時鐘,測試日期、時間可隨測試結果保存、顯示、打印.

(8)空電極杯校準功能.測量空電極杯的電容量和介質損耗因數,以判斷空電極杯的清洗和裝配狀況.校準數據自動保存,以利于相對電容率和直流電阻率的精確計算.

(9)儀器以RAM9平臺為核心,測試精度高、速度快.

技術參數

型號	YHD402(自動排油)
電 源 電 壓	AC 220V±10%
電 源 頻 率	50Hz/60Hz ±1%
測量范圍
電容量	5pF～200pF
相對電容率	～
介質損耗因數	～100
直流電阻率	MΩm～20 TΩm
測量精度
相對電容率	±(1～10)%讀數
介質損耗因數	±(5%讀數±)
直流電阻率	±10%讀數
分辨率
電容量
相對電容率
介質損耗因數
測  溫 范 圍	40～120℃
溫度測量誤差	±℃
交流實驗電壓	200～2200V  連續可調,頻率50Hz
直流試驗電壓	0～500V     連續可調
功        耗	500W
外  型 尺 寸	460mm× 370mm×330mm
總   重     量	25Kg
環境溫度	0℃～40℃
相對濕度	<75%

佐航Y(jié)HD402全自動油介質損耗及電阻率測試儀自動排油是上海簡形電力科技有限公司的主要產品,我們的產品負責人是史龍艷,有需要的朋友請直接撥打我的電話18034026105,我們的地址是上海市奉賢區金海公路6055號11幢5層,期待與您的合作!
